浇注制品硬度不均匀是怎么回事？原因排查与处理

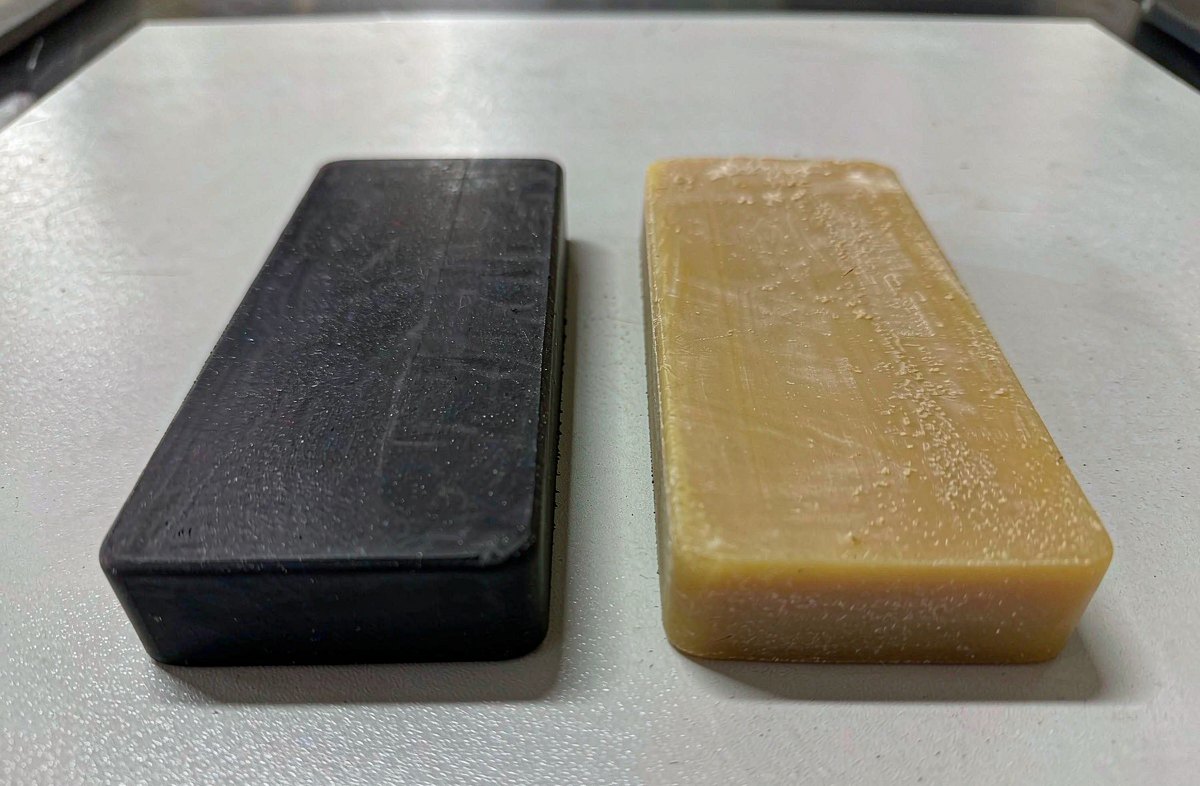

同一模浇出来的制品，这块硬那块软、邵尔硬度计打出来数值跳来跳去——硬度不均是最常见的浇注缺陷之一。料是同一釜料，差异只能来自浇注过程。按下面顺序排查，大概率能找到原因。

原因一：混合不均

预聚体和固化剂没搅匀，局部某一组份偏多，反应后交联密度就有差异——硬的地方偏脆，软的地方偏粘。手工浇注尤其容易犯这个错：搅拌时间不够、搅拌头没伸到桶底、或者刚加完料就急着出料。搅拌要"够时间、够深度"，加完料后再搅 30-60 秒，桶壁桶角的料都带到。浇注机浇注则要查静态混合器的磨损和堵塞，混合管用久了要换。

原因二：温度不一致

料温和模温不均匀，反应速度就不一致。冬天车间冷，模具朝外的一面散热快，朝里的一面反应快，做出来的制品朝外软、朝里硬。解决思路：模具预热均匀（预热箱或加热板，别只烤一面），料液搅拌后稍等片刻均温，大批量连续浇注时保持稳定的节拍，别让料液在料桶里越等越凉。料温、凝胶节奏对性能的影响，见 预聚体的凝胶时间忽快忽慢，怎么稳住。

原因三：模具与脱模剂问题

脱模剂局部堆积，该处反应被干扰，制品表面就会出现软斑；模具局部油污或水分，同样造成局部不发泡、交联不足。处理办法：脱模剂薄刷匀，见 手工浇注和浇注机浇注，有什么区别怎么选 里关于模具准备的细节；模具清理用清洗剂擦净并彻底干燥。

原因四：配比与原料波动

称量不准、某组份受潮或部分变质，也会让制品整体或局部性能漂移。定期校准秤，NCO 值和水分异常时先查原料，方法见 预聚体存放久了怎么判断有没有变质或过期。硬度设计的调节思路，参考 浇注型聚氨酯制品的硬度是怎么调出来的。

排查遵循一个原则：先查操作（混合、温度、模具），再查原料。多数硬度不均都是操作层面的问题，换料解决不了手抖。遇到拿不准的，把现象、工艺参数和样品一起寄给亚华信，帮你一起分析。

淄博亚华信橡塑有限责任公司 · 山东省淄博市张店区湖田镇南焦宋亚华信橡塑产业园 · 电话：16653363308 · 主营：聚氨酯预聚体、浇注型聚氨酯制品。
